MAQUINAS SIMPLES Y COMPUESTAS II

2. PALANCAS DE SEGUNDO GÉNERO

Las encontramos al caminar, un movimiento tan genuinamente humano. Al andar, se ponen en juego distintos músculos que accionan palancas de 2º grado, que multiplican la fuerza para que podamos desplazar el peso de nuestro cuerpo.

En este gif animado se muestran en dos fases los músculos implicados al andar.

En la primera fase observamos cómo nos impulsamos para elevar el pie, jugando un papel primordial, los gemelos. Éstos al contraerse, transmiten su fuerza al talón de Aquiles, que vence el peso del cuerpo, haciendo pivotar el pie cerca del nacimiento de las falanges.

En la segunda fase, el pie se deposita en el suelo suavemente. Al apoyar el pie en el suelo, éste pivota sobre el talón (su punto de apoyo). La fuerza la realizan ahora los músculos tíbiales que permiten que el peso se deposite suavemente en el suelo.

d. Clasifica las siguientes palancas según su género:

PALANCA DE PRIMER GÉNERO:

·         Pinzas

·         El sistema formado por los músculos de la nuca, que ejercen la fuerza, el peso de la cabeza que tiende a caer hacia delante y el atlas.

PALANCA DE SEGUNDO GÉNERO:

·         Carretilla

·         El sistema formado por los gemelos, que ejercen la fuerza, el tarso, donde se aplican la resistencia y la punta de los pies, que es el punto de apoyo

PALANCA DE TERCER GÉNERO:

·         Balanza romana

·         El sistema formado por el tríceps, que ejerce la fuerza, el objeto que empujamos con la mano que es la resistencia y el codo que actúa como punto de apoyo.

e. Realiza un esquema para cada tipo de palanca y publica tu trabajo en uno de los blog de tu comunidad de aprendizaje.

1)    Primer tipo de palanca:

Una palanca es de primer tipo cuando el punto de apoyo está ubicado entre la resistencia y la potencia.

Mientras el punto de apoyo más cerca esta de la carga entonces la fuerza aplicada puede ser menor. Es nuestra idea intuitiva de palanca, algo que nos ayuda a mover una carga pesada

Sabiendo que en el equilibrio de la palanca se cumple:  Q . bQ = F .bF , se deduce:

- Cuando el brazo de la potencia es mayor que el brazo de la resistencia (bF > bQ), la potencia es menor que la resistencia (F < Q) y, en consecuencia, se gana fuerza.

-  Si bF < bQ resulta F > Q. Se pierde fuerza.

-  Cuando bF = bQ, es F = Q. No se gana ni se pierde fuerza.

2)  Segundo tipo de palanca:

Una palanca es de segundo tipo cuando la resistencia se halla entre el punto de apoyo y la potencia, la carga se ubica en la parte más cercana al punto de apoyo y la fuerza aplicada en la lejana

           Como en las palancas de segundo tipo, el brazo de potencia es siempre mayor que el brazo de resistencia, en todas ellas se gana fuerza.

3)   Tercer tipo de palanca:

          Una palanca es de tercer tipo cuando la potencia se encuentra entre el punto de apoyo y la resistencia.

En este tipo de palancas, el brazo de potencia siempre es menor que el brazo de resistencia y, por lo tanto, la potencia es mayor que la resistencia. Entonces, siempre se pierde fuerza, pero se gana comodidad, y la resistencia tiene un gran movimiento.

El trabajo deberá presentar además:

o    Nombre de los integrantes, publicado en blog. asignado por la comunidad según criterio del mismo.

o    El trabajo debe mantener un orden, buena presentación e imagen que refuerce cada tema desarrollado.

o    Sólo enviar URL del blog.

MAQUINAS SIMPLES Y COMPUESTAS

INTEGRANTES:
-BRAVO CONTRERAS CARMEN ROSA
-GRABIEL TORRES CAROLINA
-PAIVA VILAR ANGELITA
-SOLORZANO AGUILAR MARCELINA
-CARO SANCHEZ GILDA

1.-. Cuadro comparativo mencionando las características de las máquinas que sirvan para clasificarlas en Simples y Compuestas.

LAS  MAQUINAS	SIMPLES	COMPUESTAS
Existen en todos los tamaños, de diferentes formas y de distintos grados de complejidad	La palanca: El punto de apoyo se encuentra entre la carga y la fuerza. Se necesita menos esfuerzo. Ejemplo el alicate	Una grúa presenta una palanca y una polea. Se necesita más esfuerzo

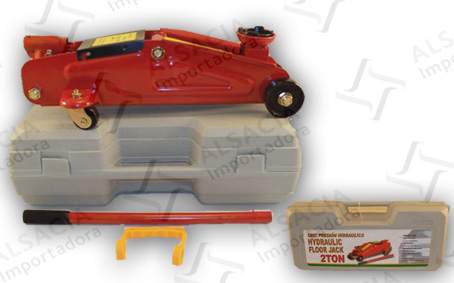

Las maquinas sirven para facilitar el trabajo	La rueda y el eje son utilizados para disminuir el efecto de la fricción, trasladar objetos a mayores distancias sin menores esfuerzos.	La gata hidráulica es una aplicación de varias maquinas simples. Por ejemplo intercambian rueda, palanca, etc.
Permite a un solo hombre ejecutar el trabajo de varias personas.	Los tornillos son planos inclinados que comunican movimientos en otra fuerza.	Una bicicleta se necesita de dos maquinas simples para su funcionamiento.

b. ¿Cuáles son las diferencias entre una maquina simple y una compuesta? Da tres ejemplos en cada caso y sustenta su aplicación.

Maquinas Simples: Son herramientas que pueden aumentar la fuerza muscular de una persona para ejercer un trabajo.	Maquinas compuestas: Es la combinación de dos o más  maquinas simples para realizar el trabajo.
Ejemplo 1: LAS POLEAS: son usadas en múltiplos mecanismos indispensables en diversos quehaceres productivos y muchos otros. Aquí se muestran algunos ejemplos: Como pueden ver, la polea se conforma de una rueda ((solido o no) que posee un canal alrededor de toda su circunsferencia por el que pasa una cuerda: Las poleas se emplean en diversos mecanismos para cambiar la dirección del movimiento.	Ejemplo 1: Los motores: Transforman la energía en movimiento como las pilas, las baterías, etc
Ejemplo 2: LA PALANCA, En la palanca  interesistente la carga se encuentra entre el punto de apoyo y  la fuerza como la carretilla	Ejemplo 2: Los engranajes son rueditas dentadas que sirven para mover las ruedas.
Ejemplo 3: LA RUEDA Es una pieza mecánica circular que gira alrededor de un eje. Son útiles para disminuir el efecto de la fricción, traslados de objetos a mayores distancias y con menos esfuerzos.	Ejemplo 3: Los ejes que son del punto de apoyo para las ruedas.

c. Identifica dos tipos de palancas en el cuerpo humano, esquematice.

1. PALANCAS DE PRIMER GÉNERO

En el movimiento de la cabeza cuando asentimos, encontramos una palanca de primer grado.

Al desplazar la cabeza hacia atrás, el cráneo pivota sobre la vértebra atlas (el punto de apoyo).

Los músculos trapecio y esternocleidomastoideo, realizan la fuerza necesaria para mover el peso de la cabeza.
